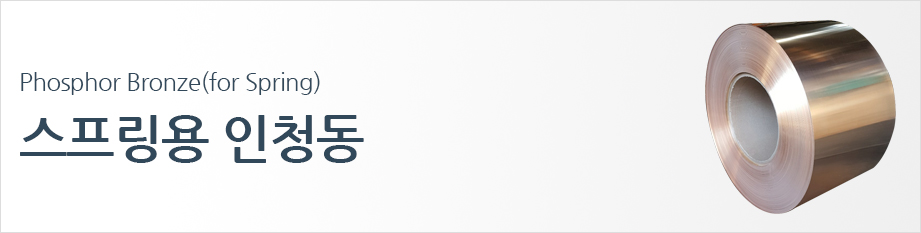

스프링용 인청동

① 제품 특성

제품 기호	제품 명칭	특성	사용 용도
C5210	스프링용 인청동	스프링성 양호 내식성 양호	탄성을 요하는 각종 단자 터미날, 스위치
C5240	슈퍼 스프링용 인청동	스프링성 초우량 내식성 양호	-

② 화학 성분

품명

화학성분(wt%)

관련규격

Cu + Sn + P

JIS

ASTM

DIN

스프링용
인 청 동

나머지

0.05
이하

0.10
이하

7.0~
9.0

0.20
이하

0.03~
0.35

99.7 이상

D5202
C5210

H3130
C5210

B103
C52100

2870, 2875
NS104

17662
CuSn8

슈퍼스프링용
인 청 동

나머지

0.05
이하

0.10
이하

9.0~
11.0

0.20
이하

0.03~
0.35

B103
C52400

③ 기계적 성질

품명

기호

질별

인장시험

굽힘시험

스프링한계치

경도시험

신기호

구기호

두께
mm

인장강도
N/mm²

연신율
%

두께
mm

안쪽반지름

두께
mm

스프링
한계치
N/mm²

두께
mm

비커스
Hv

스프링용
인 청 동

C5210P
C5210R

PBSS
PBST

1/2H
H
EH
SH

0.2 이상
0.2 이상
0.2 이상
0.2 이상

470 ~ 610
590 ~ 705
685 ~ 785
735 ~ 835

27 이상
20 이상
11 이상
9 이상

1.6 이하
1.6 이하
1.6 이하
1.6 이하

1.0 X 두께
1.5 X 두께
3.0 X 두께
-

0.2 ~ 1.6
0.2 ~ 1.6
0.2 ~ 1.6
0.2 ~ 1.6

245 이상
390 이상
460 이상
510 이상

0.15 이상
0.15 이상
0.15 이상
0.15 이상

140 ~ 205
185 ~ 235
210 ~ 260
230 ~ 270

슈퍼
스프링용
인 청 동

C5240P
C5240R

PBSS
PBST

H
EH
SH
ESH
XSH

0.1 이상
0.1 이상
0.1 이상
0.1 이상
0.1 이상

650 ~ 750
750 ~ 850
850 ~ 950
950 ~ 1050
1000 ~ 1200

11 이상
9 이상
5 이상
1 이상
-

-
-
-
-
-

0.1 ~ 0.8
0.1 ~ 0.8
0.1 ~ 0.8
0.1 ~ 0.8
0.1 ~ 0.8

430 이상
510 이상
570 이상
630 이상
700 이상

0.1 이상
0.1 이상
0.1 이상
0.1 이상
0.1 이상

200 ~ 240
230 ~ 270
250 ~ 290
270 ~ 310
290 이상

④ 치수 허용차

4-1. 판 및 조의 두께 허용차 단위 : mm

두께	허　　용　　차
0.05 이상　0.08 이하	± 0.005
0.08 초과　0.15 이하	± 0.008
0.15 초과　0.25 이하	± 0.013
0.25 초과　0.4 이하	± 0.018
0.4 초과　0.55 이하	± 0.020
0.55 초과　0.7 이하	± 0.025
0.7 초과　0.9 이하	± 0.030
0.9 초과　1.2 이하	± 0.035
1.2 초과　1.5 이하	± 0.045
1.5 초과　2 이하	± 0.050

4-2. 판 및 조의 나비 허용차　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　단위 : mm

두께		허　　용　　차
	모양	판		조
	나비	200 이하	100 이하	100 초과 200 이하	200 초과 400 이하
0.55 이상　0.55 이하		+2 0	± 0.1	± 0.2	± 0.3
0.55 초과　2 이하		+2 0	± 0.2	± 0.3	± 0.4

4-3. 판 및 조의 길이 허용차　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　단위 : mm

두께		허　　용　　차
	길이	1200 이하
0.55 이상　0.5 이하		+8 0
0.5 초과　2 이하		+10 0
