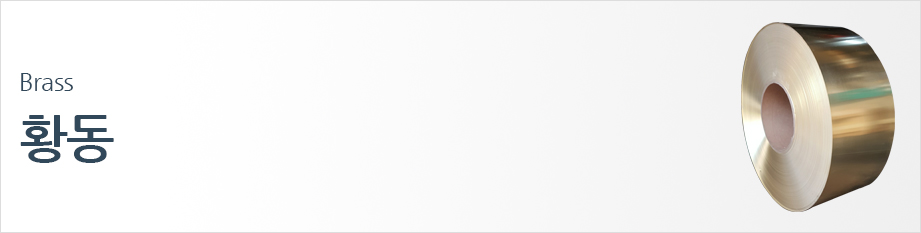

황동

① 제품 특성

제품 기호	제품 명칭	특성	사용 용도
C2600 Eartridge 70%	황동 1종 Brass	색상미려 Deep Drawing 절연성, 내식성 양호	색상미려 악세사리 Deep Draw용 탄되등 자동차 부품, 전기, 전자용 단자류
C2680 Yellow Brass 65%	황동 2종 A급	Drawing 가공성 절연성, 내식성 도금성 양호	배선기기, 산업용 차단기 계전기, 도어록, 내외장재 자동차, 생활용품
C2720	황동 2종 B급	내식성 절연성 양호	피아노 경첩, 도어록, 기타 자동차 부품
C2801 Muntemetal 60%	황동 3종	내식성, 절연성 도금성 양호	단자류, 자동차 부품 등(유럽 등)

*비고 : C2720과 C2801은 사용량이 미비하여 C2680으로 대체하여 사용함.

② 화학 성분

품명

종별

화학성분(wt%)

관련규격

기타

JIS

ASTM

DIN

황동

68.5
- 71.5

나머지

0.05
이하

D5201

C2600

C2680

C2720

C2801

H3100

C2600

C2680

C2720

C2801

B36
C26000

C26800

C27200

2870, 2875
CZ106

CZ107

CZ108

17660
CuZn30

CuZn36

CuZn37

64.0
- 68.0

나머지

0.05
이하

62.0
- 64.0

나머지

0.07
이하

59.0
- 62.0

나머지

0.10
이하

0.07
이하

③ 기계적 성질

품명	종별	기호		질별	인장시험			굽힘시험			경도시험
품명	종별	신기호	구기호	질별	두께 mm	인장강도 N/mm²	연신율 %	두께 mm	굽힘 각도	안쪽반지름	Hv
황동	1	C2600P C2600R	BSs1 BeT1	0 1/4H 1/2H H EH	0.3 - 1 1 - 30 0.3 - 3 0.3 - 3 0.3 - 3 0.3 - 3	275이상 275이상 325 - 410 355 - 440 410 - 540 520이상	40이상 50이상 35이상 28이상	2이하 2이하 2이하 2이하	180 ° 180 ° 180 ° 180 °	밀착 0.5 X 두께 1.0 X 두께 1.5 X 두께	- 75 - 125 85 - 145 105 - 175 145이상
	2A	C2680P C2680R	BeS2a BeT2A	0 1/4H 1/2H H EH	0.3 - 1 1 - 30 0.3 - 3 0.3 - 3 0.3 - 3 0.3 - 3	275이상 275이상 325 - 410 355 - 440 410 - 540 520이상	40이상 50이상 35이상 28이상	2이하 2이하 2이하 2이하	180 ° 180 ° 180 ° 180 °	밀착 0.5 X 두께 1.0 X 두께 1.5 X 두께	- 75 - 125 85 - 145 105 - 175 145이상
	2B	C2720P C2720R	BsS2B BsT2B	0 1/4H 1/2H H	0.3 - 1 1 - 30 0.3 - 3 0.3 - 3 0.3 - 3	275이상 275이상 325 - 410 355 - 440 410이상	40이상 50이상 35이상 28이상	2이하 2이하 2이하 2이하	180 ° 180 ° 180 ° 180 °	밀착 0.5 X 두께 1.0 X 두께 1.5 X 두께	- 75 - 125 85 - 145 105이상
	3	C2801P C2801R	BsS3 BsT3	0 1/4H 1/2H H	0.3 - 1 1 - 30 0.3 - 3 0.3 - 3 0.3 - 3	325이상 325이상 355 - 440 410 - 490 470이상	35이상 40이상 25이상 15이상 -	2이하 2이하 2이하 2이하	180 ° 180 ° 180 ° 90 °	1.0 X 두께 1.5 X 두께 1.5 X 두께 1.0 X 두께	- 85 - 145 105 - 160 130이상
백동	1	C7060P	CNP1	F	0.5 - 50	275이상	30이상	-	-	-	-
백동	3	C7150P	CNP3	F	0.5 - 50	345이상	35이상	-	-	-	-

④•1 코일 두께의 허용차

단위 : mm

두께 ＼ 나비	허　　　용　　　차
두께 ＼ 나비	200 이하	200 초과 300 이하	300 초과 400 이하	400 초과 700 이하
0.1 이상　0.15 이하	± 0.01	± 0.02	± 0.02	-
1.15 초과　0.25 이하	± 0.02	± 0.02	± 0.02	± 0.03
0.25 초과　0.35 이하	± 0.02	± 0.03	± 0.03	± 0.04
0.35 초과　0.5 이하	± 0.03	± 0.03	± 0.04	± 0.05
0.5 초과　0.8 이하	± 0.03	± 0.04	± 0.04	± 0.06
0.8 초과　1.2 이하	± 0.04	± 0.05	± 0.05	± 0.07
1.2 초과　2 이하	± 0.05	± 0.06	± 0.06	± 0.08
2 초과　3 이하	± 0.06	± 0.07	± 0.08	± 0.10

④•2 코일 나비의 허용차

단위 : mm

두께 ＼ 나비	100 이하	100 초과 200 이하	200 초과 200 이하	200 초과 300 이하	600 초과 700 이하
0.1 이상　0.5 이하	± 0.2	± 0.2	± 0.3	± 0.5	± 0.8
0.5 초과　2 이하	± 0.3	± 0.3	± 0.4	± 0.6	± 0.8
2 초과　3 이하	± 0.5	± 0.5	± 0.5	± 0.6	± 0.8

④•3 코일 굽음의 최대치

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　단위 : mm

나비	최대치(임의의개소 1000에 대해)
6 이상　9 이하	12 이하
9 초과　13 이하	10 이하
13 초과　25 이하	7 이하
25 초과　50 이하	5 이하
50 초과　100 이하	4 이하
100 초과　700 이하	3 이하

동 및 동합금 판•조

⑤•1 판 두께의 허용차

단위 : mm

두께 ＼ 나비	허 용 차
두께 ＼ 나비	400 이하	400 초과 700 이하	700 초과 1000 이하	1000 초과 1250 이하	1250 초과 1500 이하	1500 초과 1750 이하	1750 초과 2000 이하	2000 초과 2500 이하	2500 초과 3000 이하	3000 초과 4000 이하
0.1 이상　　0.15 이하	± 0.02	-	-	-	-	-	-	-	-	-
0.15 초과　　0.25 이하	± 0.02	± 0.03	-	-	-	-	-	-	-	-
0.25 초과　　0.35 이하	± 0.03	± 0.04	± 0.06	-	-	-	-	-	-	-
0.35 초과　　0.5 이하	± 0.04	± 0.05	± 0.07	± 0.08	-	-	-	-	-	-
0.5 초과　　0.8 이하	± 0.04	± 0.06	± 0.08	± 0.10	± 0.15	-	-	-	-	-
0.8 초과　　1.2 이하	± 0.05	± 0.08	± 0.10	± 0.12	± 0.16	-	-	-	-	-
1.2 초과　　2 이하	± 0.06	± 0.10	± 0.12	± 0.15	± 0.18	± 0.28	± 0.35	-	-	-
2 초과　　3.2 이하	± 0.08	± 0.12	± 0.15	± 0.18	± 0.22	± 0.33	± 0.40	± 0.50	-	-
3.2 초과　　5 이하	± 0.10	± 0.15	± 0.18	± 0.22	± 0.28	± 0.40	± 0.45	± 0.60	-	-
5 초과　　8 이하	± 0.13	± 0.18	± 0.23	± 0.26	± 0.34	± 0.45	± 0.55	± 0.80	-	-
8 초과　　12 이하	± 0.18	± 0.25	± 0.28	± 0.33	± 0.40	± 0.60	± 0.70	± 1.0	± 1.3	± 1.5
12 초과　　20 이하	± 0.23	± 0.32	± 0.35	± 0.40	± 0.50	± 0.75	± 0.85	± 1.2	± 1.5	± 1.7
20 초과　　125 이하	± 1.3%	± 1.8%	± 2.2%	± 2.5%	± 3.3%	± 3.8%	± 4.3%	± 6.0%	± 7.5%	± 8.5%

⑤•2 판 나비의 허용차

단위 : mm

두께 ＼ 나비	전단 절단의 허용차
두께 ＼ 나비	1000 이하	1000 초과 2500 이하
0.1 이상　　0.35 이하	+ 3 　0	-
0.35 초과　　08 이하	+ 3 　0	+ 5 　0
0.8 초과　　8 이하	+ 5 　0	+ 10 　0
8 초과　　15 이하	+ 10 　0	+ 15 　0
15 초과　　25 이하	+ 10 　0	+ 15 　0
25 초과　　125 이하	-	-

⑤•3 판 길이의 허용차

단위 : mm

두께 ＼ 길이	허 용 차
두께 ＼ 길이	2000 이하	2000 초과 3500 이하	3500 초과 5000 이하
0.1 이상　0.8 이하	+ 5 　0	+ 10 　 0	-
0.8 초과　8 이하	+ 10 　 0	+ 15 　 0	-
8 초과　125 이하	+ 15 　 0	+ 15 　 0	+ 20 　 0
